Цех
металлообработки
Равномерный рабочий свет для высоких пролётов и точных операций.
Задача Исходные условия
Осветить рабочие зоны без остановки действующего производства
Высокие пролёты, мостовые краны и плотная расстановка оборудования создавали зоны тени и усложняли обслуживание существующих светильников.
Система должна обеспечить 500 lx на рабочих плоскостях, сохранить равномерность и снизить установленную мощность.
Расчёт выполнен по рабочим зонам и фактической геометрии оборудования.- 01
- 14.2 мвысота монтажа
- 02
- 24 / 7режим работы
- 03
- −15…+38 °Cтемпература
- 04
- IP65+требуемая защита
02 Исходное состояние
Световые разрывы
между линиями
Сравните освещённость рабочих зон до модернизации и после ввода новой системы.
03 Схема
Расстановка по
рабочим осям
Светильники привязаны к проходам между станками и не пересекают зону движения кран-балки.
- Средняя освещённость
- 500 lx
- Равномерность U₀
- 0.62
- Установленная мощность
- 42.9 kW
- Удельная мощность
- 3.4 W/m²
04 Оборудование
Две серии —
одна система

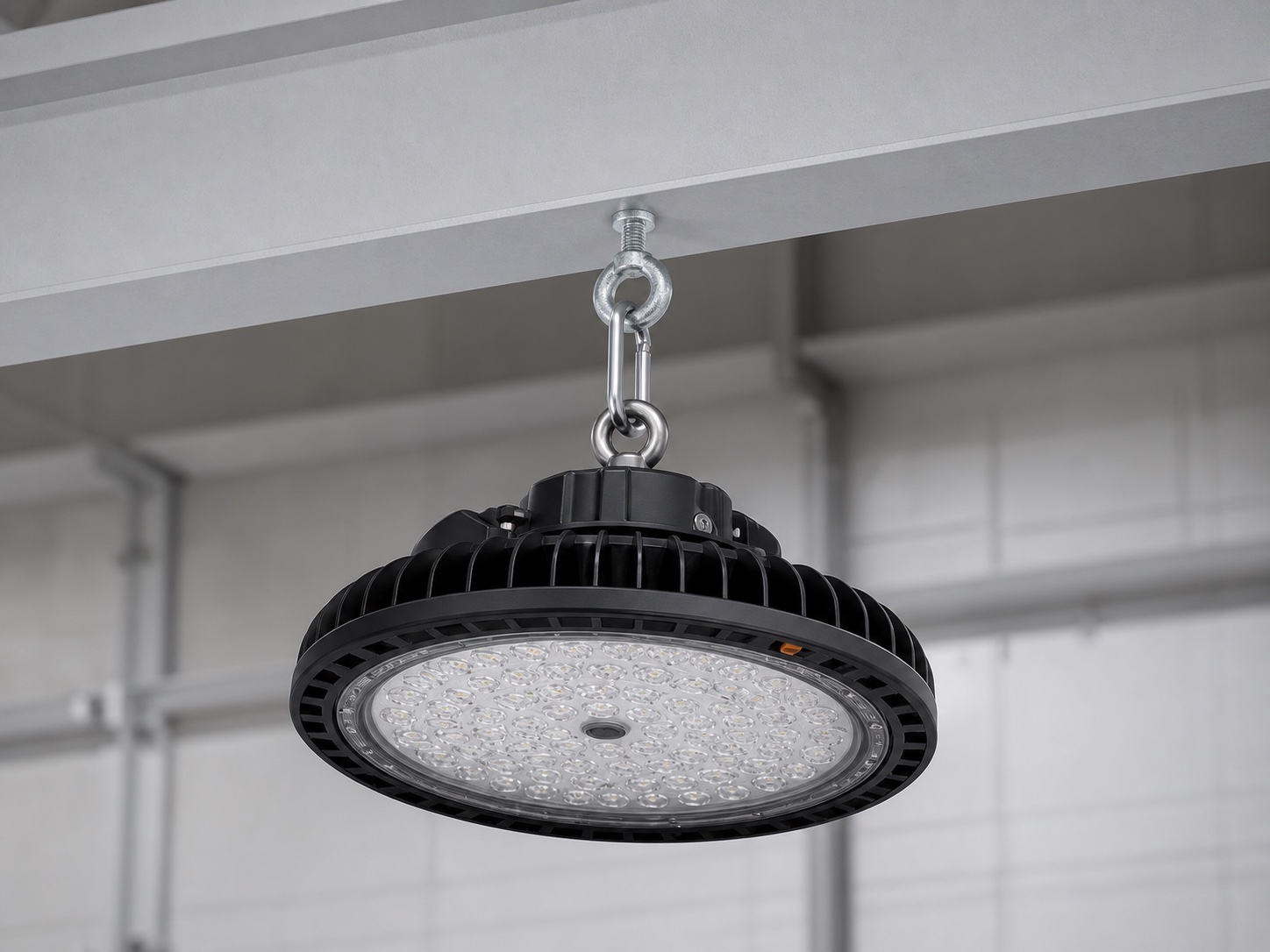

AX-H150-120-5KAXIS HIGH 150
Основной свет для высоких пролётов и открытых рабочих зон.
- Количество
- 286 шт.
- Оптика
- 60° / 90°
- Монтаж
- Крюк
AX-L40-1200-4KAXIS LINE 40
Сервисные проходы · 64 шт.
Комбинация концентрированной оптики в основных пролётах и линейного света в проходах уменьшает количество тёмных зон.
05 Монтаж
Без остановки
основной линии
Работы разбиты на четыре независимые зоны и выполняются между сменами.
Предварительная сборка и проверка партии.
Привязка точек к осям оборудования.
- 01
Зона AСеверный пролёт
- 02
Зона BОсновная линия
- 03
Зона CСервисные проходы
- 04
ПусконаладкаЗамеры и корректировка
06 Результат
Ровный свет
по всей плоскости
Итоговые показатели подтверждены расчётом и контрольными замерами рабочих зон.
Высота монтажа14.2 м
Контрольные замеры выполнены на рабочей плоскости 0.8 м после пусконаладки.
07 Ваш объект
Рассчитаем
похожий проект
Опишите помещение и приложите план. Инженер подготовит расчёт, спецификацию и схему расстановки.
